PelleTech RotoMATIC 18-100 кВт

Пелетні котли PelleTech RotoMATIC 18-100 кВт

Серія пелетних котлів RotoMATIC представляє собою котли для спалювання пелет з лушпиння соняшнику, деревних пелет та деяких інших видів гранульованої біомаси. Надійна конструкція та високий рівень автоматизації забезпечують зручність і економічність експлуатації котлів з низьким споживанням палива і екологічно чистими викидами. Наявні модифікацій з вбудованим паливним бункером і модифікацій для використання з зовнішнім сховищем для пелет.

Основні переваги:

– Найбільша лінійка моделей в асортименті PelleTech – 18/25/32/37/49/58/69/82/100 кВт дозволяє оптимально підібрати котел для потреб нового або реконструйованого об’єкта

– Надійний пальник з  системою очищення, що обертається забезпечує більш ефективне згорання, що зводить до мінімуму викиди (котел класу 5). Камера згоряння з жароміцної нержавіючої сталі забезпечує довгий термін служби

– Низьке споживання електроенергії

– Автоматичне регулювання потужності

– Повністю автоматизована система очищення камери згоряння і теплообмінника (опціонально)

– Повністю автоматизовані та безпечні системи подачі палива. Всі системи оснащені запобіжним механізмом від проникнення вогню в паливний склад (система захисту від пожежі)

– Низька температура відхідних газів (до 125°С)

Котли PelleTech RotoMATIC виготовляються відповідно до EN 303-5 та інших європейськими директив, і відповідають всім українським нормам і вимогам.

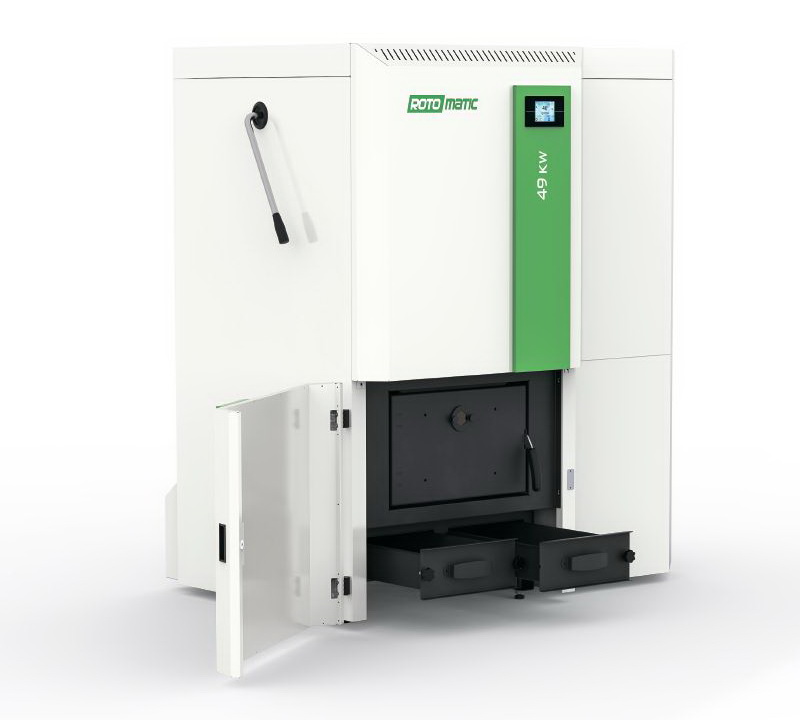

Пелетні котли PelleTech RotoMATIC 18-100 кВт

1. Пальник з високоякісного чавуну з механізмом очищення і видалення залишків продуктів згоряння.

2. Вентилятор димових газів з електронним керуванням та сенсором швидкості (датчик Холла) для регулювання оптимальних умов згоряння на всіх режимах роботи котла.

3. Бункер для палива.

4. Електрична система розпалу з низьким енергоспоживанням, спеціально розроблена для швидкого запалювання палива потоком гарячого повітря.

5. Запобіжний клапан системи подачі палива, який забезпечує безперервний протипожежний розрив між транспортером подачі палива і бункером – запобігає зворотному горінню в лінії подачі палива і бункері.

6. Електродвигун з низьким енергоспоживанням (загальний для 3-х приводів).

7. Вертикальний жаротрубний теплообмінник зі сталевих безшовних труб з турбулізаторами. Очищення теплообмінника виконується без зупинки котла, періодичним зворотно-поступальним рухом турбулизаторов. У базовій комплектації котла – турбулізатори приводяться до руху за допомогою спеціального важеля, розташованого на боковій стінці котла. Опціонально – встановлюється електропривод.

8. Зовнішнє облицювання котла має порошкове покриття з високою механічною стійкістю.

9. У стандартній комплектації котла передбачений великий і зручний контейнер для золи. Видалення золи з котла відбувається в ручну. Опціонально котел може бути обладнаний автоматичною системою золовидалення.

10. Камера згоряння з нержавіючої сталі, в яку подається вторинне повітря, що забезпечує повне згоряння палива при 800 ° С. Таким чином, досягається скорочення викидів.

11. Шнековий транспортер системи золовидалення в контейнер для золи, обладнаний системою захисту від переповнення і сигналізацією – опція.

12. Високоефективна система розпалу палива, за допомогою електричного нагрівача.

13. Лямбда-зонд, що встановлюється опціонально для вимірювання складу газів – система управління котла автоматично регулює подачу повітря в пальник. Функція вимірювання температури вихлопних газів – дозволяє контролювати ефективність згоряння і контролювати настройки котла.

14. Механізм для видалення залишків золи з-під горілки (входить до складу системи автоматичного золовидалення).

Габаритні разміри

Стислі технічні характеристики
Модель PelleTech  RotoMATIC 18 25 32 37 49 58 69 82 100
Номінальна потужність кВт 18 25 32 37 49 58 69 82 100
Діапазон регулювання потужності % 30 – 100
Номінальний ККД установки % 90-92
Номінальна витрата палива – пелети з деревини (Qниж=18 МДж/кг, зольність 1,0%, вологість 9%) кг/г 4 6,5 8,2 9,5 12,6 14,9 17,7 21 25,7
Робочий тиск бар 3
Тиск випробування бар 4,5
Максимальна температура теплоносія °С 90
Температура вихідних газів °С 140-170
Об’єм теплообмінника л 80 130 185
Встановлена електрична потужність кВт 2 2 2,5
Напруга та частота живлення В (Гц) 240 (50)
Довжина загальна (L) мм 1250 1400 1550
Довжина (L1) мм 680 800 950
Ширина загальна (W) мм 980 1090 1250
Ширина (W1) мм 660 750 900
Висота загальна (H) мм 1390 1580 1750
Висота (H1) мм 1390 1580 1580
Діаметр димоходу (D) мм 150 180 180
Подаючий трубопровід (VL) дюйм 1 1/4 1 1/2 2
Зворотній трубопровід (RL) дюйм 1 1/4 1 1/2 2
Патрубок для зливу теплоносія дюйм 1/2
Патрубок для підключення групи безпеки дюйм 1/2
Місткість бункера для пелет кг 110 150 175
Об’єм контейнеру для золи л 20
Вага котла (без теплоносія) кг 330 450 600
Пелети з деревини Пелети з лушпиння соняшника
Пелети з деревини Пелети з лушпиння соняшника
Стандартний бункер для пелет RotoMATIC

Застосовується для пелет з деревини, пелет з лушпиння соняшнику, інших агропелет. Забезпечує, в середньому добовий запас палива. При необхідності можливо реалізувати подачу палива в бункер котла за допомогою пневматичного або механічного транспортера.

Пелетні котли PelleTech RotoMATIC 18-100 кВт

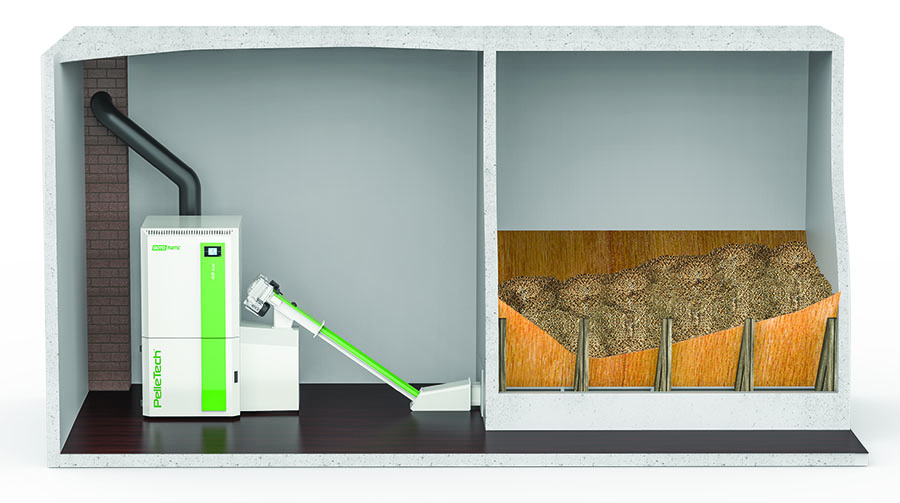

Обладнання зберігання і подачі пелет у вигляді каркасного бункера з системою транспортерів

Застосовується для пелет з деревини, пелет з лушпиння соняшнику, інших агропелет. Сховище палива виконується в окремому суміжному приміщенні, що забезпечує додаткову протипожежну безпеку. Є необхідність в монтажі похилих стінок сховища, що призводить до зменшення об’єму паливного складу.

Пелетні котли PelleTech RotoMATIC 18-100 кВт

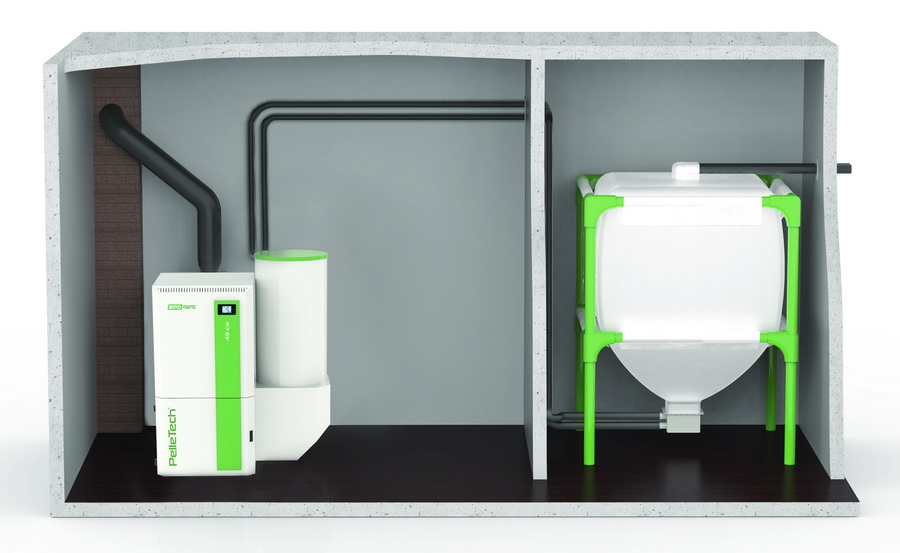

Обладнання для приймання, зберігання та подачі пелет у вигляді тканинного силосу з пневматичним транспортером для пелет

Застосовується для різноманітних пелет. Перевагою даної системи є можливість встановлення силосу для зберігання значного об’єму палива за межами приміщення котельні в різних рівнях.

Пелетні котли PelleTech RotoMATIC 18-100 кВт
